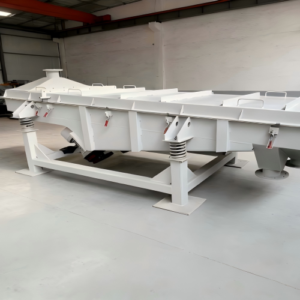

Линейный вибрационный грохот — это тип просеивающего оборудования, в котором линейная вибрация используется для разделения сыпучих материалов по размеру частиц.
Она широко применяется в горнодобывающей промышленности, при производстве щебня, угля, строительных материалов, в химической промышленности и других отраслях, где требуется эффективное и непрерывное просеивание.
В отличие от роторного вибрационного грохота, в котором используется трехмерная вибрация, линейный вибрационный грохот перемещает материал по относительно прямой линии вдоль поверхности грохота.
Такое движение позволяет транспортировать материал вперед, одновременно просеивая его через ячейки сита.
Как работает линейный вибрационный грохот?
В линейном вибрационном грохоте в качестве источника вибрации обычно используются два вибрационных двигателя, установленных на корпусе грохота.
Когда двигатели вращаются, они создают синхронизированные силы возбуждения. Эти силы заставляют корпус решета и поверхность решета вибрировать в линейном направлении.
По мере подачи материала на грохот:
Подача → Линейная вибрация → Просеивание → Сепарация по фракциям → Выгрузка
Мелкие частицы, размер которых меньше отверстий в сите, проходят через сито, тогда как более крупные частицы остаются на поверхности сита и перемещаются в направлении выпускного конца.
Вибрация также способствует равномерному распределению материала по поверхности сита, улучшая контакт между материалом и ситовым полотном.
Основные компоненты линейного вибрационного грохота
Типичный линейный вибрационный грохот состоит из нескольких основных компонентов:
Экранный блок
Ситовая коробка служит опорой для ситового полотна и удерживает материал во время процесса просеивания. Её размеры и конструкция подбираются с учётом требуемой производительности и области применения.
Screen Media
Тип сетки определяет конечный размер ячейки. В зависимости от области применения можно выбирать различные материалы, в том числе:
- Плетеная металлическая сетка
- Перфорированная пластина
- Полиуретановые экранные панели
- Другие нестандартные экранные материалы
Вибрационные двигатели
Для создания линейной возбуждающей силы обычно используются два вибрационных двигателя. Технические характеристики двигателей подбираются с учетом размера грохота, свойств материала и требуемой интенсивности вибрации.
Пружины и несущая конструкция
Пружины поддерживают корпус вибрационной грохотки и изолируют его от вибрации несущей конструкции.
Участки подачи и разгрузки
Участок подачи распределяет материал по поверхности грохота, а участок разгрузки направляет отсортированный материал и крупнозернистую фракцию в соответствующие выпускные отверстия.
Какие материалы может перерабатывать линейный вибрационный грохот?
Линейные вибрационные грохоты способны обрабатывать широкий спектр сыпучих материалов, в том числе:
- Уголь
- Песок
- Гравий
- Агрегаты
- Минералы
- Строительные материалы
- Химические материалы
- Гранулированные материалы
- Порошки
Их можно использовать как для грубого, так и для тонкого просеивания в зависимости от просеивающих элементов, конфигурации оборудования и характеристик материала.
Области применения линейных вибрационных грохотов
Горнодобывающая промышленность и полезные ископаемые
Линейные вибрационные грохоты могут использоваться для просеивания и классификации дробленых минералов и руд.
Уголь
Их можно использовать для просеивания, сортировки по фракциям и разделения угля в системах погрузки-разгрузки угля.
Заполнители и строительные материалы
Области применения включают сортировку песка, гравия, щебня и других строительных материалов по фракциям разного размера.
Химические и промышленные материалы
Линейные вибрационные грохоты также могут быть настроены для просеивания сыпучих материалов и порошков в различных промышленных процессах.
Преимущества линейных вибрационных грохотов
Эффективный отбор
Линейные колебания обеспечивают непрерывное перемещение материала и эффективный контакт между материалом и поверхностью решета.
Высокая производительность
Для задач, требующих высокой пропускной способности, можно настроить крупные сортировочные поверхности.
Непрерывная работа
Оборудование предназначено для непрерывного промышленного производства и может быть интегрировано в автоматизированные технологические линии.
Гибкая настройка
Размеры сита, количество ярусов, ситовые материалы, вибрационные двигатели и несущие конструкции могут быть адаптированы в соответствии с требованиями конкретного применения.
Сортировка и транспортировка
Помимо разделения материалов по размеру частиц, линейное движение способствует транспортировке материала к разгрузочному концу грохота.
Как выбрать линейный вибрационный грохот?
Для выбора подходящего линейного вибрационного грохота необходимо учитывать ряд факторов:
- Характеристики материала
Учтите плотность, влажность, форму частиц, абразивность, а также то, является ли материал липким или коррозионно-активным. - Размер частиц корма
Максимальный размер сырья влияет на конструкцию грохота и выбор грохотного полотна. - Требуемый размер сетки
Желаемый размер частиц продукта определяет размер ячейки сита. - Производительность
Требуемая пропускная способность определяет подходящие размеры и конфигурацию грохота. - Количество сортировочных дек
Если требуется несколько фракций по размеру частиц, можно использовать несколько дек. - Требования к установке
Установка может быть спроектирована с учетом имеющегося пространства и возможностей подключения к предшествующему и последующему оборудованию.
Индивидуальные решения в области линейных вибрационных грохотов
Размеры и конфигурацию линейного вибрационного грохота можно адаптировать с учетом характеристик материала, размера частиц на входе, требуемого размера просева, производительности, количества грохотных ярусов, грохотных элементов и условий установки.
В зависимости от области применения систему можно настроить следующим образом:
Подача → Линейное вибрационное просеивание → Классификация по размеру → Транспортировка / Сбор
Если вы выбираете линейный вибрационный грохот для конкретного материала или с учётом определённой производительности, необходимо определить подходящий размер ячейки, грохотное покрытие, силу вибрации и конфигурацию с учётом фактических условий эксплуатации.
